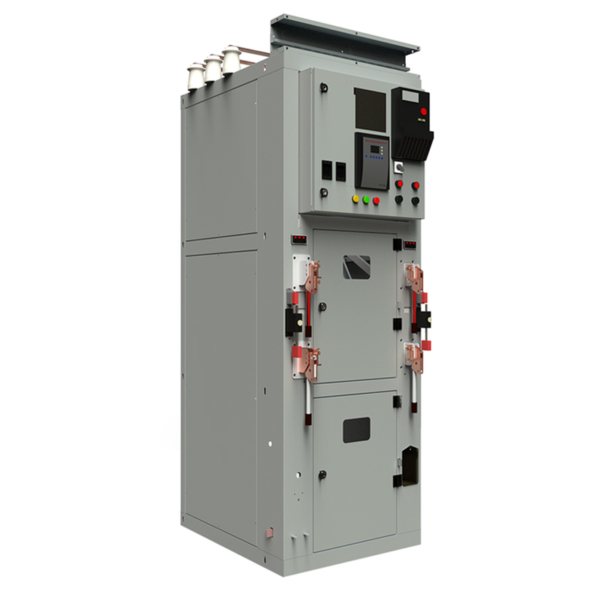

Камера сборная одностороннего обслуживания (КСО-305, КСО-366, КСО-386, КСО-393, КСО-398)
Камеры КСО-305 напряжением 6-10кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50Гц в сетях с изолированной нейтралью. Камеры КСО-305 устанавливаются в закрытых помещениях трансформаторных подстанций, и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания. Камеры соединяются между собой болтами. Камеры КСО-305 выполняются по схемам главных цепей, приведенным в таблице. Они комплектуются выключателями нагрузки, вакуумными выключателями, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами при двухрядной установке камер.
Конструкция:
Конструктивно камеры представляют собой сборную металлоконструкцию из гнутых стальных оцинкованных профилей. Внутри камеры размещена коммутационные аппараты главных силовых цепей и аппаратура вспомогательных цепей управления и защит. На фасаде камер расположены приводы выключателей и разъединителей.
Конструкция камер КСО обеспечивает сборку всех камер в ряд РУ и соединение главных цепей с помощью сборных шин. Соединение по линейным шинам производится в заводских условиях между камерами, входящими в блоки «секционный выключатель секционный разъединитель». Схемы главных цепей камер КСО приведены в таблице. При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты открытого типа без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 ммили камерах, которые обязательно монтируются крайними в ряду РУ. Ра Шинные мосты КСО выполнены с защитными кожухами. Камеры, занимающая крайние положения в ряду закрывается съемными торцевыми панелями. Сборные шины крайних камер закрываются боковыми шинными экранами. Корпус камер КСО допускает непосредственную приварку его к металлическим заземленным конструкциям.
В верхней части камер КСО расположен металлический короб, в котором размещаются кабели вторичных цепей коммутации, цепей защиты и учета.
В камерах КСО-305 применены все необходимые блокировки предусмотренные ГОСТами препятствующие ошибочному и самопроизвольному включению коммутационных аппаратов.
Конструктивные исполнения камер КСО в зависимости от установленной в них аппаратуры:
- с высоковольтными выключателями (вакуумными);
- с выключателями нагрузки;
- с выключателями нагрузки и силовыми предохранителями;
- с трансформаторами напряжения и ограничителями перенапряжения или разрядниками;
- с разъединителями;
- с двумя разъединителями;
- с кабельными сборками;
- с аппаратурой собственных нужд.
Условия эксплуатации:
Камеры КСО применяются для работы в следующих условиях:
- в части воздействия климатических факторов внешней среды-исполнения У и УХЛ;
- категорий размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1;
- значение температуры окружающего воздуха от минус 45°С до +40°С;
- высота над уровнем моря не более 1000 м;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
