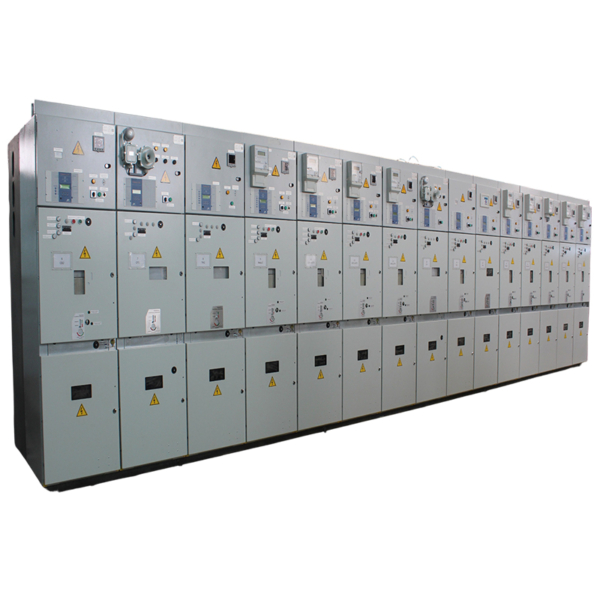

Комплектные распределительные устройства
Комплектные распределительные устройства КРУ предназначенные для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6, 10 и 20 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного (У) климата и категории размещения 3 по ГОСТ 15150.
Из КРУ собираются распределительные устройства РУ, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей.
Преимущества
- Адаптивность. В ячейке КРУ возможно применение любых комплектующих: как российского, так и иностранного производства.
- Универсальность. Возможен выпуск ячейки в нестандартных габаритах (не противоречащих ГОСТ, ПУЭ), при котором не происходит удорожание продукта. Нестандартная ячейка — по стандартной цене!
- Цифровизация. Имеет любую степень цифровизации: от оснащения датчиками давления до полноценного оснащения системой диспетчеризации и мониторинга.
- Безопасность. Данная ячейка безопасна, поскольку имеет множество блокировок и замков.
- Функциональные отсеки разделены металлическими перегородками, что защищает ячейку от полного выгорания
- Для каждого высоковольтного отсека предусмотрены отдельные клапаны сброса избыточного давления при внутренних дуговых коротких замыканиях;
- Порядок доступа в высоковольтные отсеки определяется системой блокировок;
- Шторки закрывают доступ к неподвижным силовым контактам в контрольном или сервисном положениях выкатного элемента;
- Дугостойкие двери закрываются многоточечным замком;
- Все оперативные переключения главных цепей возможны только при закрытых дверях в высоковольтные отсеки;
- Емкостные делители напряжения позволяют контролировать наличие (отсутствие) напряжения и выполнять фазировку кабеля.
Конструктивное исполнение
Основные элементы КРУ:
- орпус;
- выкатной элемент;
- заземлитель;
- шторочный механизм;
- устройства дуговой защиты;
- цепи РЗиА, учета и телемеханики
Корпус КРУ
Корпус КРУ представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Процесс изготовления деталей корпуса начинается с конструкторского отдела, далее чертежи отправляются в цех лазерной резки, где на листовом металле происходит раскрой будущих деталей корпуса. По завершении резки заготовки отправляются на гибочный станок, затем производится сварка и подготовка поверхности к порошковой покраске. Толщина металла деталей корпуса варьируется от 1 до 5 мм.
Конструкцией корпуса КРУ предусмотрено разделение отсеков на отсек сборных шин, вакуумного выключателя, подключения кабеля, и отсек РЗиА.
Условия эксплуатации
- температура окружающего воздуха от минус 45 до плюс 40 °С;
- высота над уровнем моря не более 1000 м;
- влажность 75 % при температуре плюс 15 °С;
- атмосферное давление – от 86,6 до 106,7 кПа;
- тип атмосферы по ГОСТ 15150 – II (промышленная);
- окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
- стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
Проектные институты
В структуре ООО «ТД «Электронмаш» действует отдел по работе с Проектными институтами, который готов оказать помощь в подборе электрооборудования и теплоэнергетических установок:
- Мы работаем на всех этапах реализации проекта (от ОТР/ТЭО/FEED до запуска в эксплуатацию);
- Обладаем богатым опытом проработки проектов с различными Заказчиками и Проектными организациями;
- Помогаем оптимизировать техническое решение.
Для получения расчета по КРУ , а так же монтаж электрооборудования трансформаторных подстанций, обращайтесь в наш технический отдел: electronmash22@mail.ru Телефон +7 923 164-56-01, 8(800) 550-65-11
Условия оплаты:
Авансовый платеж в размере 50% от общей стоимости оборудования, указанного в спецификации в течение 5и календарных дней с даты выставления счета. Заключительный платеж в размере 50% от общей стоимости оборудования в течение 5и календарных дней с даты отправки уведомления о готовности товара к отгрузке. Возможны иные условия от которых зависит конечная стоимость оборудования. Например при авансовом платеже в 80% стоимость оборудования будет ниже. Для дилеров — особые условия
Купить КРУ или взять в лизинг в компании ООО «ТД «Электронмаш» Вы можете через АО «Сбербанк Лизинг», ООО «Рафт Лизинг» и иные лизинговые компании.
Доставка:
Самовывоз силами покупателя или доставка силами поставщика за отдельную плату. Для дилеров – особые условия. Транспортная упаковка обеспечивает сохранность груза на протяжении всего процесса транспортировки
